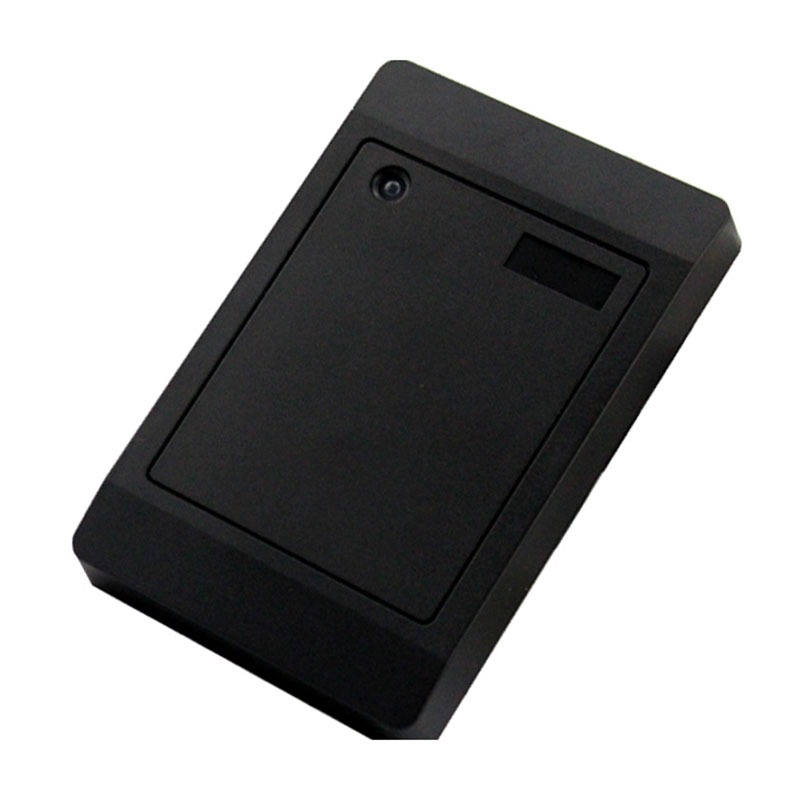

125KHZ Wiegand 26/34 Bảo mật Đầu đọc tiệm cận kiểm soát ra vào cửa không tiếp xúc
1. giới thiệu sản phẩm
Đầu đọc thẻ Wiegand là đầu đọc kiểm soát truy cập không tiếp xúc 125KHz, loại trừ việc sử dụng thiết kế mạch thu RF tiên tiến và bộ điều khiển vi mô nhúng, kết hợp với các thuật toán giải mã hiệu quả. Các đặc tính. khí, ẩm, thiết kế hoàn toàn kín cho phép người dùng lắp đặt ngoài trời và các điều kiện khắc nghiệt khác, không bị mài mòn cơ học và độ bền cao.
2. thông số kỹ thuật
Mục |
Thông số |
Tính thường xuyên |
125Khz |
Điện áp hoạt động |
DC 9V-16V |
Tiêu thụ hiện tại |
0-100mA |
Thẻ hỗ trợ |
TK4001 \ EM4100, v.v. |
Đọc phạm vi |
0mm-100mm (liên quan đến thẻ hoặc môi trường) |
khoảng thời gian của người đọc |
<0,5S |
Định dạng |
Wiegand 26 / Wiegand 34 (Tự thiết lập) |
Khoảng cách truyền |
WG26 / 34â ‰ ¥ 100 triệu |
Nhiệt độ dịch vụ |
-25â „ƒ ~ + 75â„ ƒ |
Kích thước |
114mm × 76mm × 16mm |
Chiều dài chì |
180mm ± 5mm |
Vật chất |
Chất kết dính PVC & Resin không thấm nướcï¼ ‰ |
Chỉ báo trạng thái |
2PC LED (Màu đỏ có nghĩa là ở chế độ chờ, Màu xanh lá cây có nghĩa là thành công của đầu đọc) |
3. định nghĩa đường
Red: VCC(9V-16Vï¼ ‰
Black: GND
White:Wiegand D1
Green:Wiegand D0
Grey: Đèn xanh và chuông dài
Màu tím: Wiegand 26 / Wiegand 34 (Định dạng đầu ra là WG34 khi đường màu tím kết nối với đường màu đen)
4. chú thích
1.Tắt nguồn và không hoạt động trực tiếp khi cài đặt hoặc tháo rời
2. Đầu đọc phải được lắp đặt trên tường gỗ, bê tông hoặc gạch, hoặc đặt trên bàn. Nó có thể không có diện tích lớn các sản phẩm sắt thép trong bán kính khoảng 10 cm
3. thẻ khác nhau có ảnh hưởng đến khoảng cách của người đọc
4. Nếu khoảng cách đầu đọc giữa hai máy <0,3m sẽ gây nhiễu cho nhau. Nói cách khác, khoảng cách tốt nhất giữa các đầu đọc được giữ ở mức 0,3 mét trên.
5. Nếu thẻ vẫn ở trong vùng phát hiện, đầu đọc không có bất kỳ lời nhắc nào và cũng không gửi dữ liệu.
6. Access Control Reader không thể lưu trữ dữ liệu và thông tin của người dùng, chúng tôi không thể tăng thẻ, mật khẩu và dấu vân tay của người dùng. Đó là một công cụ để mở khóa mà chỉ cần mở rộng vào thẻ hoặc mật khẩu, bạn cần phải dựa vào bộ điều khiển truy cập, máy chấm công hoặc bộ điều khiển nhiều cửa.
